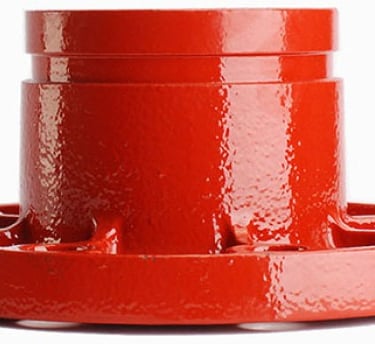

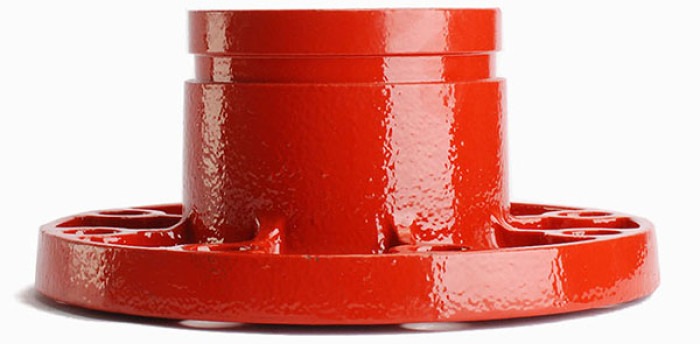

ANSI 125/150 Yivli Boru Flanşı: Kapsamlı Bir Kılavuz

giriiş

ANSI 125/150 yivli boru flanşı, sıhhi tesisat ve yangından korunma sistemlerinde hayati bir bileşendir. Sünek demirden yapılmış olan bu flanş, dayanıklılığı ve güvenilirliği ile bilinir. Çeşitli boyutlarda mevcuttur ve kırmızı boya ve galvanizli boya gibi farklı kaplamalarla mevcuttur. Ayrıca FM onaylı ve UL listelidir, bu da endüstri standartlarına uygunluğunu garanti eder.

Teknik veri

Yivli flanş ANSI125/150 XGQT091, belirli boyutlardaki borulara uyacak şekilde tasarlanmıştır. Farklı nominal boyutlar için teknik özellikler şunlardır:

Nominal Boyut (mm/inç)Boru Dış Çapı (mm/inç)BoyutlarCıvata/SomunÇalışma Basıncı (psi)50 (2")60,3 (2,375")D: 164 mmL: 210 mm4-φ18No.-size (mm): 3/8×2 -1/8 (M10×55)25065 (2,5")73 (2,875")D: 176 mmL: 240 mm4-φ18No.-boyut (mm): 3/8×2-3/4 (M10×70)N/A80 (3")88,9 (3,5")D: 192 mmL: 250 mm4-φ18N/AN/A100 (4")114,3 (4,5")D: 224 mmL: 278 mm8-φ18N/AN/A125 (5")141,3 (5,563")D : 254 mmL: 310 mm8-φ22N/AN/A150 (6")168,3 (6,625")D: 282 mmL: 336 mm8-φ22No.-boyut (mm): 1/2×3-1/8 (M12×80)N/A200 (8")219,1 (8,625")D: 343 mmL: 395 mm8-φ22No.-boyut (mm): 1/2×3-1/8 (M12×80)N/A250 (10")273D: 362 mmL: N/ A5N/AN/A

Not: Yok, söz konusu spesifikasyon için bilginin mevcut olmadığını gösterir.

Uygulamalar

ANSI 125/150 yivli boru flanşı, sıhhi tesisat ve yangından korunma sistemlerinde yaygın olarak kullanılmaktadır. Yivli tasarımı, kolay kurulum ve sökme olanağı sağlar ve bu da onu çeşitli uygulamalarda tercih edilen bir seçenek haline getirir. Bazı yaygın uygulamalar şunları içerir:

Ticari binalar

Endüstriyel tesisler

Konut inşaatları

Yağmurlama sistemleri

Su temini sistemleri

FM onayı ve UL listesi nedeniyle bu flanş, güvenilirliğin ve performansın çok önemli olduğu yangından korunma sistemlerinde kullanım için güvenilirdir.

Faydalar

ANSI 125/150 yivli boru flanşı, onu sektörde popüler bir seçim haline getiren çeşitli avantajlar sunar:

Dayanıklı: Sünek demirden yapılmış olan bu flanş oldukça dayanıklıdır ve yüksek basınçlara ve sıcaklıklara dayanabilir.

Kolay Kurulum: Yivli tasarım, hızlı ve kolay kurulum sağlar, işçilik süresini ve maliyetleri azaltır.

Esnek: Flanş, farklı boyutlardaki boruları barındırabilir, bu da onu çeşitli uygulamalar için çok yönlü hale getirir.

Güvenilir: FM onayı ve UL listesi, flanşın sıkı kalite ve güvenlik standartlarını karşılamasını sağlar.

Korozyona Karşı Direnç: Kırmızı boya ve galvanizli boya kaplamaları korozyona karşı koruma sağlayarak flanşın ömrünü uzatır.

Kurulum Talimatları

ANSI 125/150 yivli boru flanşını takarken şu adımları takip etmek önemlidir:

Boru uçlarının temiz olduğundan ve herhangi bir kalıntı veya kirletici maddeden arınmış olduğundan emin olun.

Uygun bir sızdırmazlık sağlamak için flanşın conta yüzeyine ince bir tabaka yağlayıcı uygulayın.

Flanştaki oyukları borudaki oyuklarla hizalayın.

Cıvataları cıvata deliklerine yerleştirin ve uygun boyut ve tork kullanarak sıkın.

Flanşın boruya güvenli bir şekilde bağlandığından emin olmak için kurulumu inceleyin.

Not: Özel kurulum yönergeleri için üreticinin talimatlarına başvurmanız önerilir.

Bakım

ANSI 125/150 yivli boru flanşının uzun ömürlü olmasını ve optimum performansını sağlamak için düzenli bakım şarttır. İşte bazı bakım ipuçları:

Flanşı düzenli olarak çatlak veya sızıntı gibi herhangi bir hasar belirtisi açısından inceleyin.

Cıvata ve somunların sıkılığını kontrol edin ve hasarlı veya eksik olanları değiştirin.

Flanşı temizleyin ve birikmiş kir veya kalıntıları temizleyin.

Kaplamaları herhangi bir aşınma veya korozyon belirtisi açısından inceleyin ve gerekiyorsa rötuş yapın.

Güvenli bir bağlantı sağlamak için flanşın boruyla düzgün şekilde hizalandığından emin olun.

Bu bakım uygulamalarını takip ederek flanşın ömrünü uzatabilir ve olası sorunları önleyebilirsiniz.

Çözüm

ANSI 125/150 yivli boru flanşı, sıhhi tesisat ve yangından korunma sistemlerinde güvenilir ve çok yönlü bir bileşendir. Dayanıklı yapısı, kolay kurulumu ve korozyona dayanıklı kaplamaları, onu çeşitli uygulamalar için mükemmel bir seçim haline getirir. Ticari binalar, endüstriyel tesisler veya konut mülkleri için olsun, bu flanş güvenli ve verimli bir bağlantı sağlar. Doğru kurulum ve bakım prosedürlerini takip ederek bu önemli bileşenin uzun ömürlü olmasını ve optimum performansını sağlayabilirsiniz.
