mcr LAM PANJURLU HAVALANDIRMALAR

TANIM

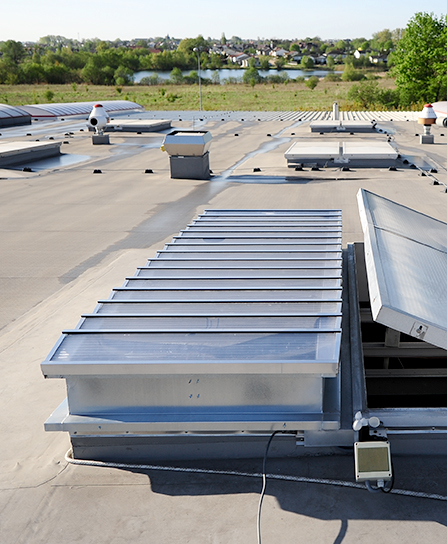

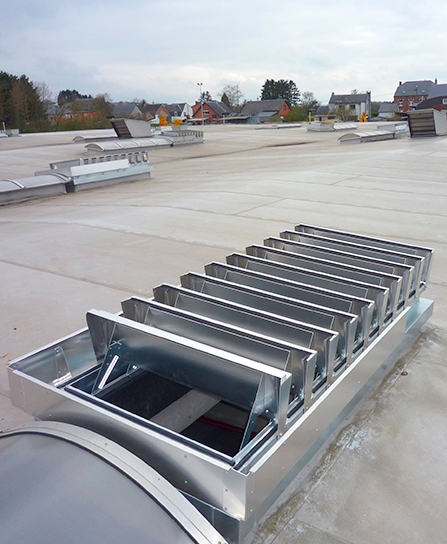

mcr LAM panjurlu duman deliklerinin montajı yapıldı

çeşitli açı ve cephelere sahip çatı eğimine

Yapısı gereği panjurlu havalandırma delikleri rüzgara karşı dayanıklıdır

ve çatılara ve yüksek bina cephelerine monte edilebilir

geniş bir boyut aralığı gerekli aktifin elde edilmesine olanak tanır

yüzey havalandırması veya havalandırma

geniş boyut yelpazesi: 80 cm x 50 cm ÷ 380 cm x 250 cm

tabanın alt kısmı 100 mm genişliğinde çevresel bir flanşa sahiptir,

tabanın çatı yapısına takıldığı yer

Tabanın üst kısmı suyun akmasını sağlayacak şekildedir

Havalandırma elemanları için RAL paleti renk seçimi

flap kanatlarının açılma açısı 90°

EN 12101-2 uyarınca Uygunluk Sertifikasına göre sınıflandırma

(CE Belgesi)

TASARIM

Temel

yükseklik: 15 ÷ 25 cm

malzeme: çelik, alüminyum

20 mm kalınlığında mineral yün ile ısı yalıtımı

dolgu

çok odacıklı polikarbonat PCA 16 mm veya PCA 25 mm panel

yalıtımsız alüminyum levhalar (opak dolgu - SO)

20 mm kalınlığında ISO paneli ile izole edilmiş alüminyum levha (opak dolgu - SO+ISO*)

* İzolasyon malzemesi

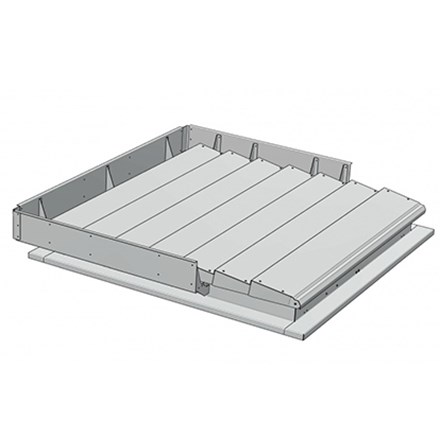

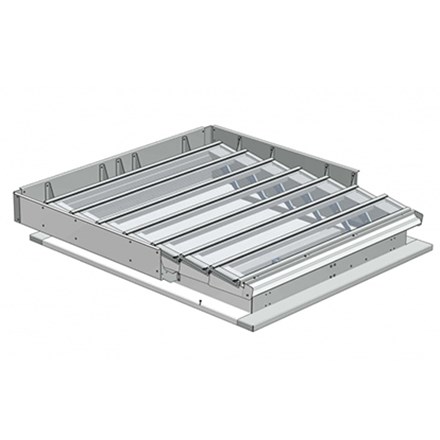

Bıçaklar

türler: şeffaf, şeffaf olmayan

yapı: alüminyum profiller, çok odacıklı polikarbonat

veya alüminyum yalıtımlı/yalıtımsız levha

Kontrol sistemi

duman egzozu: elektrik: (24 V-), pnömatik

havalandırma: elektrikli (230~)
